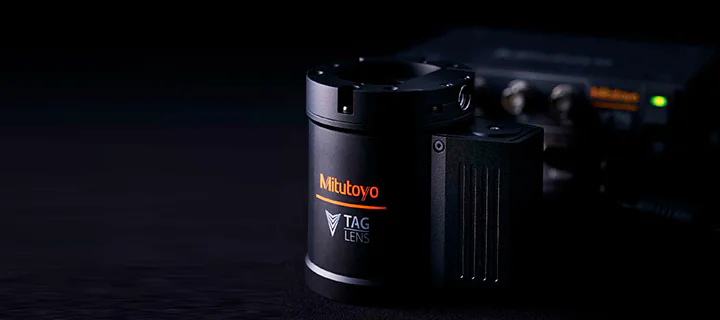

TAGLENS
VON MITUTOYO

Beschränkungen herkömmlicher Objektive dank stark erweitertem Schärfentiefenbereich überwinden

Funktionen der TAGLENS von Mitutoyo:

Echtzeit-Bilder mit erweiterter Schärfentiefe werden aufgenommen, indem der Fokusbereich mit hoher Frequenz gescannt wird. TAGLENS benötigt dafür absolut keine mechanische Bewegung und zeichnet sich durch die Fähigkeit aus, Bilder über den gesamten Fokusbereich hinweg problemlos und mit der gewünschten Vergrößerung und Auflösung zu erzeugen.

TAGLENS benötigt keinen mechanischen Autofokus, reduziert damit den Zeitaufwand, der normalerweise für die Fokussierung erforderlich ist, und trägt so zur Verbesserung der Datenverarbeitungsgeschwindigkeit des Prüfgeräts bei.

Klicken sie hier für den Online-Shop

Produktbroschüre TAGLENS

TAGLENS fokussiert ultraschnell, und zwar nicht nur mit einer, sondern mit vielen verschiedenen Brennweiten. Somit können selbst Objektflächen, die sich auf unterschiedlichen Fokusebenen befinden, vollständig scharf abgebildet werden.

Mehr erfahren

TAGLENS Konzept Buch

Die TAGLENS-Technologie eröffnet neue Welten voller unentdeckter Wunder. Zusätzlich zu sofort verfügbaren Einsatzmöglichkeiten für die Fertigungslinie, wie z. B. zur Fehlerprüfung bei Leiterplatten, erschließen sich mit TAGLENS eine Reihe von innovativen Anwendungsbereichen für die visuelle Analyse.

Mehr erfahren

Mitutoyo B2B Webshop

Stöbern Sie in einem breiten Angebot an Präzisionsmessgeräten und Zubehör und bestellen Sie es online. Wir garantieren Ihnen nahtlose Transaktionen und prompte Lieferung für Ihren Geschäftsbedarf.

Mehr erfahren

Prüfeffizienz erhöhen durch ultraweiten Fokusbereich der Mitutoyo-TAGLENS

Qualitätsprüfung

Die Eigenschaft von TAGLENS, dreidimensionale Objekte in unterschiedlichen Höhen – mit nur einer Aufnahme – korrekt fokussieren zu können, eignet dieses Objektiv hervorragend für den Einsatz zur Fehleranalyse, z. B. bei der Prüfung von Leiterplatten. Gleichzeitig kann dadurch die Prüfzeit erheblich reduziert werden.

Sichtprüfung von Behältern

Die Fokussierung auf Punkte mit unterschiedlichen Höhen erfordert normalerweise eine Änderung der Kamerahöhe. Mit TAGLENS hingegen wird jeder beliebige Punkt unterschiedlicher Höhe präzise fokussiert, ohne dass mechanische Bewegungen notwendig sind, wodurch die Effizienz der Prüfung gesteigert wird.

Beobachtung des Strömungsverhaltens einer Flüssigkeit

Beim Einsatz von TAGLENS in einem Mikroskop können sich in einer Flüssigkeit bewegende Feststoffe oder Mikroorganismen in unterschiedlichen Abständen zum Objektiv umfassend und genau betrachtet werden.

Barcode-Prüfung

Dank des großen Fokusbereichs muss die Kamera nicht bewegt werden, um den Barcode von Objekten auf einem Förderband zu fokussieren – selbst wenn die Höhe oder Winkellage der einzelnen Zielflächen unterschiedlich ist.

TAGLENS-T1

Resonanzfrequenz	70 kHz
Effektive Blende	ø11 mm
Transmission	min. 90 % (λ400 nm bis 700 nm)
Optische Stärke	+/- 0,7 bis 1 D
Montagewinkel	beliebig
Betriebstemperatur/Luftfeuchtigkeit	10° C bis 40° C / 40 % bis 70 % r.F. oder weniger (nicht kondensierend)

Gepulste Lichtquelle für TAGLENS

Beleuchtungssystem	Pulslicht
Lichtfarbe	Weiß
*Maximale Lichtleistung 1**	30 lm
Lichtleitsystem	Glasfaserleiter
Impuls am Trigger-Eingang / Frequenz (Resonanzfrequenz von TAGLENS-T1)	max. 75 kHz
*Impulsausgang / Optische Impulsbreite (volle Breite bei halbem Maximum) 2**	750 ns bis 100 ns
Betriebstemperatur/Luftfeuchtigkeit	5° C bis 40 ºC,80 %r.F.

*1 Impulsfrequenz: 70 kHz, Eingangsimpulsbreite: 80 ns, Lichtleiter: 2 m lang, Mehrkomponenten-Glasfaser
*2 Emissionsimpulsbreite (variiert je nach Eingangsimpulsbreite)

Videomikroskop VMU-T1

Kompatibles TAGLENS-Objektiv	TAGLENS-T1
Vergrößerungsfaktor Objektiv	1X
Bildbereich	ø11 mm
Verwendbare Objektive	M-Plan-Apo-Series
Sonderzubehör	Manueller / motorischer Objektivrevolver, Polarisator und Analysator, Fokussiereinheit, XY-Kreuztisch, Stativ

Variabler Brennweitenbereich

M-Plan-Apo-Serie
Objectiv	1X	2X	5X	7.5X	10X	20X	50X
Schärfentiefe ×2 (mm)	0.88	0.18	0.028	0.012	0.007	0.003	0.0018
Erweiterter Schärfentiefenbereich (mm)	16	4	0.64	0.28	0.16	0.04	0.07
Tatsächliches Bildfeld (FOV) (mm) 1/2"-Kamera	4.8 × 6.4	2.4 × 3.2	0.96 × 1.28	0.64 × 0.85	0.48 × 0.64	0.24 × 0.32	0.096 × 0.128
Tatsächliches Bildfeld (FOV) (mm) 2/3"-Kamera	6.6 × 8.8	3.3 × 4.4	1.32 × 1.76	0.88 × 1.17	0.66 × 0.88	0.33 × 0.44	0.132 × 0.176

Objektive der M-Plan-Apo-HR-Serie werden nicht unterstützt.

Fordern Sie eine Produktvorführung an!

Sie möchten mehr über die neue TAGLENS erfahren? Dann fordern Sie noch heute eine Produktvorführung unserer Spezialisten an!
